Самолет-снаряд для Америки
Страница 4

Крылатая ракета Лавочкина получила название «Буря» и индекс «350», а крылатая ракета Мясищева — «Буран». Кроме того, «Буран» имел заводской индекс «40», его стартовая ступень — индекс «41», а маршевая — «42». Обе ракеты имели сходные конструктивные схемы. Оба аппарата были двухступенчатыми. Треугольное крыло маршевой ступени имело стреловидность 70° с прямой задней кромкой. Сравнительно тонкое крыло было «пустым», то есть не заливалось топливом.

Для обоих аппаратов сверхзвуковые прямоточные воздушно-реактивные двигатели разрабатывались в ОКБ-670 М. М. Бондарюка. Жидкостные двигатели стартовой ступени «Бурана» делало ОКБ-456 В. П. Глушко, а для «Бури» — ОКБ A. M. Исаева.

ЦАГИ занималось вопросами аэродинамики, а НИИ М. В. Келдыша — тепловыми процессами новых сверхзвуковых аппаратов. Маршевые ступени крылатых ракет должны были летать на большой высоте со скоростью почти в три раза превышающей скорость звука. Нагрев поверхностей планера до температуры свыше 200 °C исключал возможность ри-менения привычного дюралюминии в конструкция фюзеляжа и крыла. Потребовалось освоить такие новые тогда для авиастроителей материалы, как нержавеющая сталь и титан, а также разработать конструктивные средства борьбы с деформациями планера при нагреве.

Впервые в истории управляемых ракет в стратегической крылатой ракете была применена автономная система управления с астрокоррекцией. Применить обычную инерциальную систему наведения в стратегической крылатой ракете было невозможно, так как с учетом дальности стрельбы вероятное отклонение от точки прицеливания составило бы десятки километров. Поэтому во всех американских и советских крылатых ракетах была принята инерциальная система наведения с астрокоррекцией.

Суть астрокоррекции заключается в том, что специальная оптическая система автоматически находит две определенные звезды, а затем автоматически следит за ними. Таким образом, постоянно производится замер «высоты» звезды над горизонтом и на карте строится так называемая окружность равных высот. Пересечение таких окружностей для двух звезд дает точное положение ракеты в данный момент. Далее данные передаются автопилоту, который производит коррекцию курса ракеты, а по достижении географического места цели переводит ракету в пикирование.

Ракеты с системой астрокоррекции должны лететь на максимальной высоте, насколько позволяют возможности воздушно-реактивного двигателя. На высоте 18–25 км звезды днем видны так же ярко, как и ночью, и система астрокоррекции может работать круглосуточно независимо от погодных условий.

В СССР работы по созданию системы астрокоррекции велись с 1947 г. В рамках НИИ-88 была создана лаборатория, занимавшаяся автоматической астрокоррекцией, ей руководил И. М. Лисович. Позже это подразделение было переведено в НИИ-1.

Со второй половины 1952 г. по 1954 г. опытная система астрокоррекции испытывалась на самолете Ил-12, а с 1954 г. по 1955 г. — на бомбардировщике Ту-16. В полете на 4000 км система имела ошибки в пределах 3,3–6,6 км. Причем полет проходил на высоте около 10 км, а на высотах вдвое больших система, соответственно, должна была работать лучше.

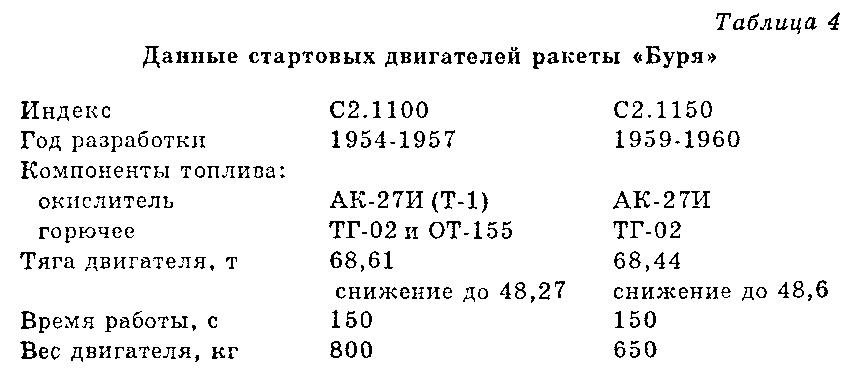

Крылатая ракета «Буря» была двухступенчатой. Маршевая ступень оснащалась прямоточным двигателем РД-012. Стартовая ступень состояла из двух боковых ускорителей. Ускоритель имел цилиндрическую форму с заостренной передней частью и состоял из топливных баков и четырехкамерного ЖРД С2.1100 (позже С2Л150), разработанного в ОКБ-2 НИИ-88. В топливные баки каждого ускорителя заправлялось 20 840 кг окислителя и 6300 кг горючего. В струе газов ЖРД располагались газовые рули, обеспечивающие управление ракетой на начальном участке полета. При наборе скорости управление полетом осуществлялось воздушными рулями. На ускорителях устанавливались горизонтальные рули и стабилизаторы. Ускорители общим весом 64 760 кг симметрично располагались под крыльями маршевой ступени и крепились к ее фюзеляжу на четырех узлах каждый. Маршевая ступень «Бури» построена по нормальной самолетной
